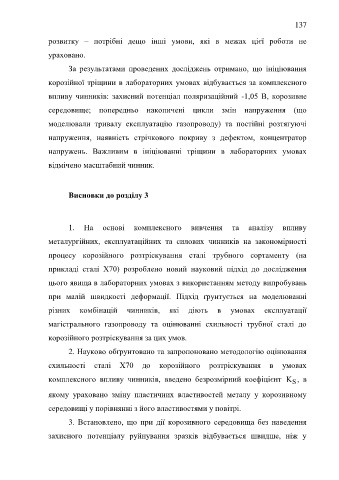

Page 137 - DISS_NYRKOVA

137

розвитку – потрібні дещо інші умови, які в межах цієї роботи не

ураховано.

За результатами проведених досліджень отримано, що ініціювання

корозійної тріщини в лабораторних умовах відбувається за комплексного

впливу чинників: захисний потенціал поляризаційний -1,05 В, корозивне

середовище; попередньо накопичені цикли змін напруження (що

моделювали тривалу експлуатацію газопроводу) та постійні розтягуючі

напруження, наявність стрічкового покриву з дефектом, концентратор

напружень. Важливим в ініціюванні тріщини в лабораторних умовах

відмічено масштабний чинник.

Висновки до розділу 3

1. На основі комплексного вивчення та аналізу впливу

металургійних, експлуатаційних та силових чинників на закономірності

процесу корозійного розтріскування сталі трубного сортаменту (на

прикладі сталі Х70) розроблено новий науковий підхід до дослідження

цього явища в лабораторних умовах з використанням методу випробувань

при малій швидкості деформації. Підхід ґрунтується на моделюванні

різних комбінацій чинників, які діють в умовах експлуатації

магістрального газопроводу та оцінюванні схильності трубної сталі до

корозійного розтріскування за цих умов.

2. Науково обґрунтовано та запропоновано методологію оцінювання

схильності сталі Х70 до корозійного розтріскування в умовах

комплексного впливу чинників, введено безрозмірний коефіцієнт K , в
S

якому ураховано зміну пластичних властивостей металу у корозивному
середовищі у порівнянні з його властивостями у повітрі.

3. Встановлено, що при дії корозивного середовища без наведення
захисного потенціалу руйнування зразків відбувається швидше, ніж у
