132

характер, а значення коефіцієнту K знаходилось від 1,04 до 1,56.
S

Злами зразків 8 – 15 відрізняються від вищенаведених. Візуально можна

відмітити меншу частку пластичного деформування, чому відповідає

зменшення відносного подовження та збільшення відносного звужування,

і, як наслідок – збільшення значень коефіцієнту K до (1,6-3,5).
S
Слід зазначити, що під час проведення робіт з встановлення причин

руйнування магістрального газопроводу розміром 1420 15,7 мм на

прилеглій до корозійної тріщини ділянці руйнування залишкова товщина

стінки труби становила близько (35-40) %. Характер зламу, рис. 3.9, за

багатьма ознаками був схожий на той, що спостерігали у лабораторних

умовах. Це відповідає значенню коефіцієнта K = 1,6.
S

а

б

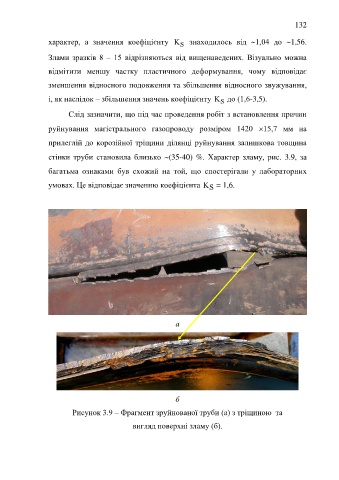

Рисунок 3.9 – Фрагмент зруйнованої труби (а) з тріщиною та
вигляд поверхні зламу (б).
