Page 140 - DISS_NYRKOVA

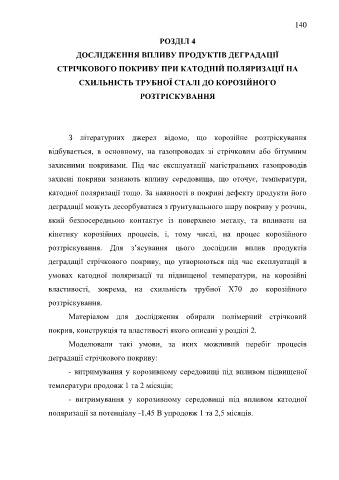

140

РОЗДІЛ 4

ДОСЛІДЖЕННЯ ВПЛИВУ ПРОДУКТІВ ДЕГРАДАЦІЇ

СТРІЧКОВОГО ПОКРИВУ ПРИ КАТОДНІЙ ПОЛЯРИЗАЦІЇ НА

СХИЛЬНІСТЬ ТРУБНОЇ СТАЛІ ДО КОРОЗІЙНОГО

РОЗТРІСКУВАННЯ

З літературних джерел відомо, що корозійне розтріскування

відбувається, в основному, на газопроводах зі стрічковим або бітумним

захисними покривами. Під час експлуатації магістральних газопроводів

захисні покриви зазнають впливу середовища, що оточує, температури,

катодної поляризації тощо. За наявності в покриві дефекту продукти його

деградації можуть десорбуватися з ґрунтувального шару покриву у розчин,

який безпосередньою контактує із поверхнею металу, та впливати на

кінетику корозійних процесів, і, тому числі, на процес корозійного

розтріскування. Для з’ясування цього дослідили вплив продуктів

деградації стрічкового покриву, що утворюються під час експлуатації в

умовах катодної поляризації та підвищеної температури, на корозійні

властивості, зокрема, на схильність трубної Х70 до корозійного

розтріскування.

Матеріалом для дослідження обирали полімерний стрічковий

покрив, конструкція та властивості якого описані у розділі 2.

Моделювали такі умови, за яких можливий перебіг процесів

деградації стрічкового покриву:
- витримування у корозивному середовищі під впливом підвищеної

температури продовж 1 та 2 місяців;
- витримування у корозивному середовищі під впливом катодної

поляризації за потенціалу -1,45 В упродовж 1 та 2,5 місяців.
