Page 82 - Dys

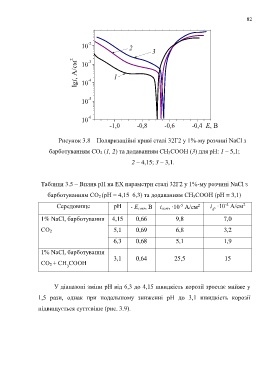

82

10 -2 2
3

lgі, А/см 2 10 -4 1
-3

10

10 -5

10 -6
-1,0 -0,8 -0,6 -0,4 Е, В

Рисунок 3.8 – Поляризаційні криві сталі 32Г2 у 1%-му розчині NaCl з

барботуванням СО 2 (1, 2) та додаванням СН 3СООН (3) для рН: 1 – 5,1;

2 – 4,15; 3 – 3,1.

Таблиця 3.5 – Вплив рН на ЕХ параметри сталі 32Г2 у 1%-му розчині NaCl з

барботуванням СО 2 (рН = 4,15–6,3) та додаванням СН 3СООН (рН = 3,1)
-4
2
Середовище рН - Е corr, В і corr, ∙10 А/см і , ∙10 А/см
-5
2
d
1% NaCl, барботування 4,15 0,66 9,8 7,0
СО 2 5,1 0,69 6,8 3,2

6,3 0,68 5,1 1,9

1% NaCl, барботування
3,1 0,64 25,5 15
СО 2 + СН СООН
3

У діапазоні зміни рН від 6,3 до 4,15 швидкість корозії зростає майже у

1,5 рази, однак при подальшому зниженні рН до 3,1 швидкість корозії

підвищується суттєвіше (рис. 3.9).
