Page 79 - Dys

79

саморозчинення, тобто відсутності взаємної поляризації за роботи

структурних гальванопар, інтенсивніше будуть кородувати ті ферито-перлітні

сталі, у яких частка феритної складової буде більша.

Враховуючи приведений аналіз, реалізували потенціостатичні

дослідження анодного розчинення сталей обсадних труб у 1%-му розчині NaCl

з барботуванням СО 2 та додаванням СН 3СООН (рН = 3,1) за анодного

потенціалу поляризації Е а = -0,1 В (рис. 3.6), подібно як у [182].

1,0
1
0,8
І 1 2
0,6
І, мА 0,4

І
0,2 2

0,0
0 10 20 30 40 50
, хв

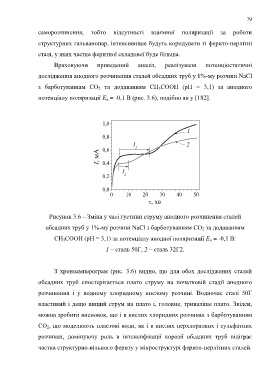

Рисунок 3.6 – Зміна у часі густини струму анодного розчинення сталей

обсадних труб у 1%-му розчині NaCl з барботуванням СО 2 та додаванням

СН 3СООН (рН = 3,1) за потенціалу анодної поляризації Е а = -0,1 В:

1 – сталь 50Г, 2 – сталь 32Г2.

З хроноамперограм (рис. 3.6) видно, що для обох досліджених сталей

обсадних труб спостерігається плато струму на початковій стадії анодного

розчинення і у водному хлоридному кислому розчині. Водночас сталі 50Г

властивий і дещо вищий струм на плато і, головне, триваліше плато. Звідси,

можна зробити висновок, що і в кислих хлоридних розчинах з барботуванням

СО 2, що моделюють пластові води, як і в кислих перхлоратних і сульфатних

розчинах, домінуючу роль в інтенсифікації корозії обсадних труб відіграє

частка структурно-вільного фериту у мікроструктурі ферито-перлітних сталей.
