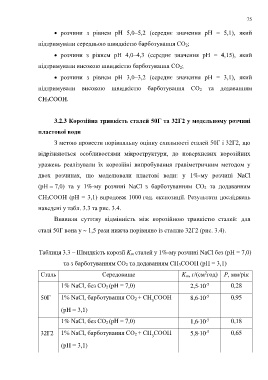

Page 75 - Dys

75

• розчини з рівнем рН 5,0–5,2 (середнє значення рН = 5,1), який

підтримували середньою швидкістю барботування СО 2;

• розчини з рівнем рН 4,0–4,3 (середнє значення рН = 4,15), який

підтримували високою швидкістю барботування СО 2;

• розчини з рівнем рН 3,0–3,2 (середнє значення рН = 3,1), який

підтримували високою швидкістю барботування СО 2 та додаванням

CH 3COOH.

3.2.3 Корозійна тривкість сталей 50Г та 32Г2 у модельному розчині

пластової води
З метою провести порівняльну оцінку схильності сталей 50Г і 32Г2, що

відрізняються особливостями мікроструктури, до поверхневих корозійних
уражень реалізували їх корозійні випробування гравіметричним методом у

двох розчинах, що моделювали пластові води: у 1%-му розчині NaCl

(рН = 7,0) та у 1%-му розчині NaCl з барботуванням СО 2 та додаванням

СН 3СООН (рН = 3,1) впродовж 1000 год. експозиції. Результати досліджень

наведені у табл. 3.3 та рис. 3.4.

Виявили суттєву відмінність між корозійною тривкістю сталей: для

сталі 50Г вона у  1,5 рази нижча порівняно із сталлю 32Г2 (рис. 3.4).

Таблиця 3.3 – Швидкість корозії K m сталей у 1%-му розчині NaCl без (рН = 7,0)

та з барботуванням СО 2 та додаванням СН 3СООН (рН = 3,1)

2
Сталь Середовище K m, г/(см год) Р, мм/рік
-5
1% NaCl, без СО 2 (рН = 7,0) 2,510 0,28
-5
50Г 1% NaCl, барботування СО 2 + СН СООН 8,610 0,95
3

(рН = 3,1)

1% NaCl, без СО 2 (рН = 7,0) 1,610 0,18
-5
32Г2 1% NaCl, барботування СО 2 + СН СООН 5,810 -5 0,65
3

(рН = 3,1)
