Page 80 - Dys

80

3.2.4 Вплив складу модельного розчину пластової води на

електрохімічну поведінку сталі 32Г2

Дослідили вплив рН та складу модельного розчину пластових вод на ЕХ

властивості сталі 32Г2 обсадної труби. ЕХ дослідження сталі реалізували

шляхом потенціодинамічної поляризації зі швидкістю сканування потенціалу

0,001 В/с у 1%-му розчині NaCl з барботуванням СО 2 та додаванням

СН 3СООН за рН = 3,1–7,0.

На основі аналізу поляризаційних кривих сталі 32Г2 у 1%-ому розчині

NaCl без (рН = 7,0) та з барботуванням СО 2 з рН = 6,3 виявлено (рис. 3.7), що

сталь у обох розчинах знаходиться у активному стані. Потенціал корозії сталі

32Г2 у 1%-му розчині NaCl з рН = 7,0 становить 0,51 В, а в 1%-му розчині

NaCl з барботуванням СО 2 з рН = 6,3 Е corr = -0,68 (табл. 3.4). При зниженні рН
розчину від 7,0 до 6,3 внаслідок барботування СО 2 густина струму корозії

сталі 32Г2 підвищилися у 4,25 рази.

10 -3
2
lgі, А/см 2 10 -4 1

10 -5

10 -6
-1,0 -0,8 -0,6 -0,4 Е, В

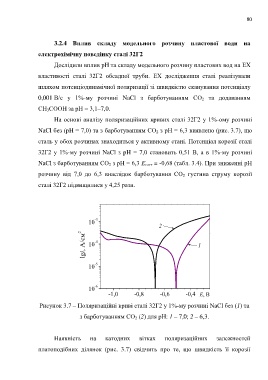

Рисунок 3.7 – Поляризаційні криві сталі 32Г2 у 1%-му розчині NaCl без (1) та

з барботуванням СО 2 (2) для рН: 1 – 7,0; 2 – 6,3.

Наявність на катодних вітках поляризаційних залежностей

платоподібних ділянок (рис. 3.7) свідчить про те, що швидкість її корозії
