170

неметалевих включень і де підтвердили наявність фасеток низькокорельєфних

крихких відколів, які зароджувалися безпосередньо від неметалевих включень

(рис. 5.28б).

а б

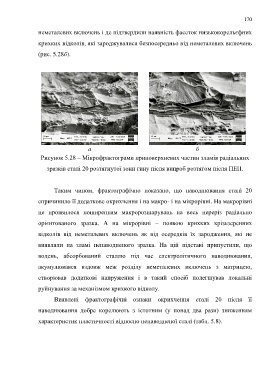

Рисунок 5.28 – Мікрофрактограми приповерхневих частин зламів радіальних

зразків сталі 20 розтягнутої зони гину після випроб розтягом після ПЕН.

Таким чином, фрактографічно показано, що наводнювання сталі 20

спричинило її додаткове окрихчення і на макро- і на мікрорівні. На макрорівні

це проявилося поширенням макророзшарувань на весь переріз радіально

орієнтованого зразка. А на мікрорівні – появою крихких крізьзеренних

відколів від неметалевих включень як від осередків їх зародження, які не

виявляли на зламі ненаводненого зразка. На цій підставі припустили, що

водень, абсорбований сталлю під час електролітичного наводнювання,

акумулювався вздовж меж розділу неметалевих включень з матрицею,

створював додаткові напруження і в такий спосіб полегшував локальні

руйнування за механізмом крихкого відколу.

Виявлені фрактографічні ознаки окрихчення сталі 20 після її

наводнювання добре корелюють з істотним (у понад два рази) зниженням

характеристик пластичності відносно ненаводненої сталі (табл. 5.8).
