до руйнування (рис. 5.27а), а у зразку після ПЕН – за механізмом крихкого

крізьзеренного відколу (рис. 5.27б).

а б

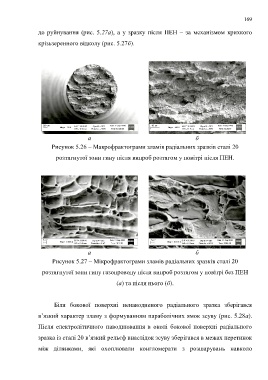

Рисунок 5.26 – Макрофрактограми зламів радіальних зразків сталі 20

розтягнутої зони гину після випроб розтягом у повітрі після ПЕН.

а б
Рисунок 5.27 – Мікрофрактограми зламів радіальних зразків сталі 20

розтягнутої зони гину газопроводу після випроб розтягом у повітрі без ПЕН

(а) та після нього (б).

Біля бокової поверхні ненаводненого радіального зразка зберігався
в’язкий характер зламу з формуванням параболічних ямок зсуву (рис. 5.28а).

Після електролітичного наводнювання в околі бокової поверхні радіального
зразка із сталі 20 в’язкий рельєф внаслідок зсуву зберігався в межах перетинок

між ділянками, які охоплювали конгломерати з розшарувань навколо
