руйнування внаслідок зсуву з формуванням параболічних ямок на осьовому

зразку (рис. 5.22а) та чергування зсуву та розшарувань на радіально

орієнтованому зразку (рис. 5.22б).

а б

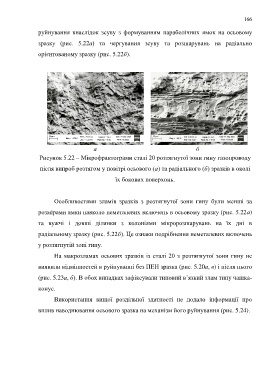

Рисунок 5.22 – Мікрофрактограми сталі 20 розтягнутої зони гину газопроводу

після випроб розтягом у повітрі осьового (а) та радіального (б) зразків в околі

їх бокових поверхонь.

Особливостями зламів зразків з розтягнутої зони гину були менші за

розмірами ямки навколо неметалевих включень в осьовому зразку (рис. 5.22а)

та вужчі і довші ділянки з колоніями мікророзшарувань на їх дні в

радіальному зразку (рис. 5.22б). Це ознаки подрібнення неметалевих включень

у розтягнутій зоні гину.

На макрозламах осьових зразків із сталі 20 з розтягнутої зони гину не

виявили відмінностей в руйнуванні без ПЕН зразка (рис. 5.20а, в) і після нього

(рис. 5.23а, б). В обох випадках зафіксували типовий в’язкий злам типу чашка-

конус.

Використання вищої роздільної здатності не додало інформації про

вплив наводнювання осьового зразка на механізм його руйнування (рис. 5.24).
