P. 162
162

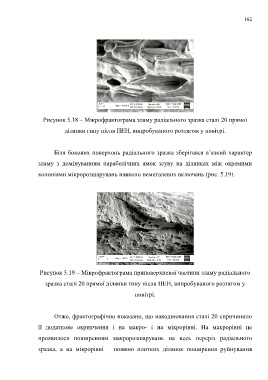

Рисунок 5.18 – Мікрофрактограма зламу радіального зразка сталі 20 прямої
ділянки гину після ПЕН, випробуваного розтягом у повітрі.
Біля бокових поверхонь радіального зразка зберігався в’язкий характер
зламу з домінуванням параболічних ямок зсуву на ділянках між окремими
колоніями мікророзшарувань навколо неметалевих включень (рис. 5.19).
Рисунок 5.19 – Мікрофрактограма приповерхневої частини зламу радіального
зразка сталі 20 прямої ділянки гину після ПЕН, випробуваного розтягом у
повітрі.
Отже, фрактографічно показано, що наводнювання сталі 20 спричинило
її додаткове окрихчення і на макро- і на мікрорівні. На макрорівні це
проявилося поширенням макророзшарувань на весь переріз радіального
зразка, а на мікрорівні – появою плитких ділянок поширення руйнування
