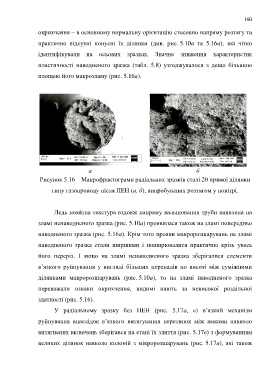

160

окрихчення – в основному нормальну орієнтацію стосовно напряму розтягу та

практично відсутні конусні їх ділянки (див. рис. 5.10а та 5.16а), які чітко

ідентифікували на осьових зразках. Значне зниження характеристик

пластичності наводненого зразка (табл. 5.8) узгоджувалося з дещо більшою

площею його макрозламу (рис. 5.16а).

а б
Рисунок 5.16 – Макрофрактограми радіальних зразків сталі 20 прямої ділянки

гину газопроводу після ПЕН (а, б), випробуваних розтягом у повітрі.

Ледь помітна текстура вздовж напряму вальцювання труби виявлена на

зламі ненаводненого зразка (рис. 5.10а) проявилася також на зламі попередньо

наводненого зразка (рис. 5.16а). Крім того прояви макророзшарувань на зламі

наводненого зразка стали ширшими і поширювалися практично крізь увесь

його переріз. І якщо на зламі ненаводненого зразка зберігалися елементи

в’язкого руйнування у вигляді більших перепадів по висоті між суміжними

ділянками макророзшарувань (рис. 5.10а), то на зламі наводненого зразка

переважали ознаки окрихчення, видимі навіть за невисокої роздільної

здатності (рис. 5.16).

У радіальному зразку без ПЕН (рис. 5.17а, в) в’язкий механізм

руйнування внаслідок в’язкого витягування перетинок між ямками навколо

витягнених включень зберігався на етапі їх злиття (рис. 5.17в) з формуванням

великих ділянок навколо колоній з мікророзшарувань (рис. 5.17а), які також
