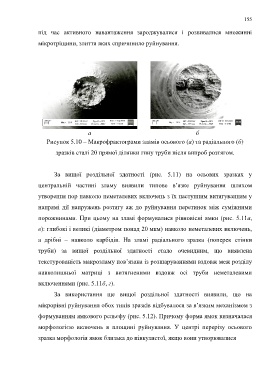

155

під час активного навантаження зароджувалися і розвивалися множинні

мікротріщини, злиття яких спричинило руйнування.

а б
Рисунок 5.10 – Макрофрактограми зламів осьового (а) та радіального (б)

зразків сталі 20 прямої ділянки гину труби після випроб розтягом.

За вищої роздільної здатності (рис. 5.11) на осьових зразках у

центральній частині зламу виявили типове в’язке руйнування шляхом

утворення пор навколо неметалевих включень з їх наступним витягуванням у

напрямі дії напружень розтягу аж до руйнування перетинок між суміжними

порожнинами. При цьому на зламі формувалися рівновісні ямки (рис. 5.11а,

в): глибокі і великі (діаметром понад 20 мкм) навколо неметалевих включень,

а дрібні – навколо карбідів. На зламі радіального зразка (поперек стінки

труби) за вищої роздільної здатності стало очевидним, що виявлена

текстурованість макрозламу пов’язана із розшаруваннями вздовж меж розділу
навколишньої матриці з витягненими вздовж осі труби неметалевими

включеннями (рис. 5.11б, г).
За використання ще вищої роздільної здатності виявили, що на

мікрорівні руйнування обох типів зразків відбувалося за в’язким механізмом з
формуванням ямкового рельєфу (рис. 5.12). Причому форма ямок визначалася

морфологією включень в площині руйнування. У центрі перерізу осьового

зразка морфологія ямок близька до півкулястої, якщо вони утворювалися
