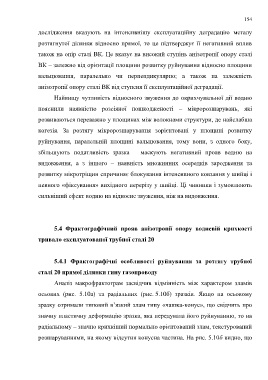

Page 154 - Dys

154

дослідження вказують на інтенсивнішу експлуатаційну деградацію металу

розтягнутої ділянки відносно прямої, то це підтверджує її негативний вплив

також на опір сталі ВК. Це вказує на високий ступінь анізотропії опору сталі

ВК – залежно від орієнтації площини розвитку руйнування відносно площини

вальцювання, паралельно чи перпендикулярно; а також на залежність

анізотропії опору сталі ВК від ступеня її експлуатаційної деградації.

Найвищу чутливість відносного звуження до окрихчувальної дії водню

пояснили наявністю розсіяної пошкодженості – мікророзшарувань, які

розвиваються переважно у площинах між волокнами структури, де найслабша

когезія. За розтягу мікророзшарування зорієнтовані у площині розвитку

руйнування, паралельній площині вальцювання, тому вони, з одного боку,

збільшують податливість зразка – маскують негативний прояв водню на

видовження, а з іншого – наявність множинних осередків зародження та

розвитку мікротріщин спричиняє блокування інтенсивного ковзання у шийці і

певного «фіксування» вихідного перерізу у шийці. Ці чинники і зумовлюють

сильніший ефект водню на відносне звуження, ніж на видовження.

5.4 Фрактографічний прояв анізотропії опору водневій крихкості

тривало експлуатованої трубної сталі 20

5.4.1 Фрактографічні особливості руйнування за розтягу трубної

сталі 20 прямої ділянки гину газопроводу

Аналіз макрофрактограм засвідчив відмінність між характером зламів

осьових (рис. 5.10а) та радіальних (рис. 5.10б) зразків. Якщо на осьовому

зразку отримали типовий в’язкий злам типу «чашка-конус», що свідчить про

значну пластичну деформацію зразка, яка передувала його руйнуванню, то на

радіальному – значно крихкіший нормально орієнтований злам, текстурований
розшаруваннями, на якому відсутня конусна частина. На рис. 5.10б видно, що
