158

доволі гострих гребенів відриву (рис. 5.13). Тоді як перетинки між ділянками,

які охоплюють колонії з таких розшарувань руйнувалися за механізмом зсуву

з формуванням характерних параболічних ямок, властивих для завершальної

стадії руйнування (рис. 5.14). Ці фрактографічні особливості свідчать про

можливість існування таких розшарувань навколо неметалевих включень ще

перед випробами зразка на розтяг. Отже, злам радіально орієнтованого зразка

складався із ділянок, що охоплювали колонії з розшарувань навколо

неметалевих включень, які могли з’явитися ще під час тривалої експлуатації

сталі, та ділянок в’язкого зсуву, які точно виникли під час випробувань зразка

розтягом.

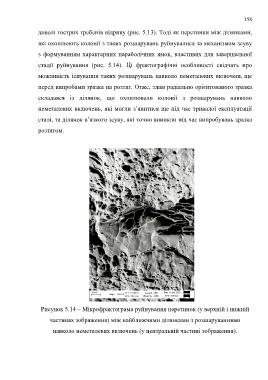

Рисунок 5.14 – Мікрофрактограма руйнування перетинок (у верхній і нижній

частинах зображення) між найближчими ділянками з розшаруваннями

навколо неметалевих включень (у центральній частині зображення).
