розглядали як дископодібні тріщини, що формувалися в центрі перерізу

радіального зразка. Руйнування перетинок найближчих з них на етапі злиття

між собою найчастіше (як і у випадку наводненого зразка) відбувалося за

механізмом зсуву з формуванням параболічних ямок на зламі (рис. 5.17а).

а б

в г

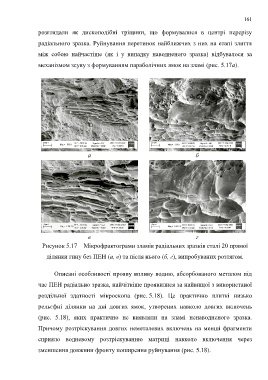

Рисунок 5.17 – Мікрофрактограми зламів радіальних зразків сталі 20 прямої

ділянки гину без ПЕН (а, в) та після нього (б, г), випробуваних розтягом.

Описані особливості прояву впливу водню, абсорбованого металом під

час ПЕН радіально зразка, найчіткіше проявилися за найвищої з використаної

роздільної здатності мікроскопа (рис. 5.18). Це практично плиткі низько

рельєфні ділянки на дні довгих ямок, утворених навколо довгих включень

(рис. 5.18), яких практично не виявляли на зламі ненаводненого зразка.

Причому розтріскування довгих неметалевих включень на менші фрагменти

сприяло водневому розтріскуванню матриці навколо включення через

зменшення довжини фронту поширення руйнування (рис. 5.18).
