Page 157 - Dys

157

корелює з суттєво нижчими його характеристиками пластичності відносно

осьового (табл. 5.8).

а б

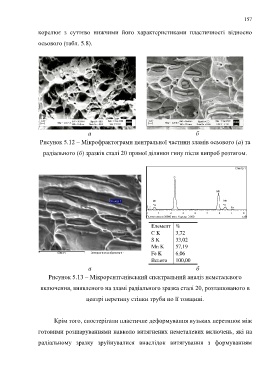

Рисунок 5.12 – Мікрофрактограми центральної частини зламів осьового (а) та

радіального (б) зразків сталі 20 прямої ділянки гину після випроб розтягом.

Елемент %
C K 3,72
S K 33,02
Mn K 57,19
Fe K 6,06

Всього 100,00

а б
Рисунок 5.13 – Мікрорентгенівський спектральний аналіз неметалевого

включення, виявленого на зламі радіального зразка сталі 20, розташованого в

центрі перетину стінки труби по її товщині.

Крім того, спостерігали пластичне деформування вузьких перетинок між

готовими розшаруваннями навколо витягнених неметалевих включень, які на

радіальному зразку зруйнувалися внаслідок витягування з формуванням
