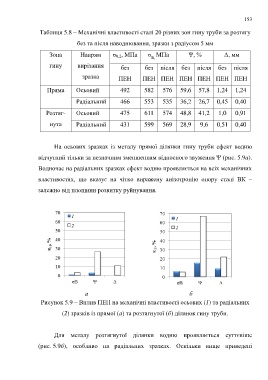

153

Таблиця 5.8 – Механічні властивості сталі 20 різних зон гину труби за розтягу

без та після наводнювання, зразки з радіусом 5 мм

Зона Напрям σ 0,2, МПa σ МПа Ψ, % Δ, мм
В,
гину вирізання без без після без після без після

зразка ПЕН ПЕН ПЕН ПЕН ПЕН ПЕН ПЕН

Пряма Осьовий 492 582 576 59,6 57,8 1,24 1,24

Радіальний 466 553 535 36,2 26,7 0,45 0,40

Розтяг- Осьовий 475 611 574 48,8 41,2 1,0 0,91

нута Радіальний 431 599 569 28,9 9,6 0,51 0,40

На осьових зразках із металу прямої ділянки гину труби ефект водню

відчутний тільки за незначним зменшенням відносного звуження Ψ (рис. 5.9а).

Водночас на радіальних зразках ефект водню проявляється на всіх механічних

властивостях, що вказує на чітко виражену анізотропію опору сталі ВК –

залежно від площини розвитку руйнування.

а б

Рисунок 5.9 – Вплив ПЕН на механічні властивості осьових (1) та радіальних

(2) зразків із прямої (а) та розтягнутої (б) ділянок гину труби.

Для металу розтягнутої ділянки водню проявляється суттєвіше

(рис. 5.9б), особливо на радіальних зразках. Оскільки вище приведені
