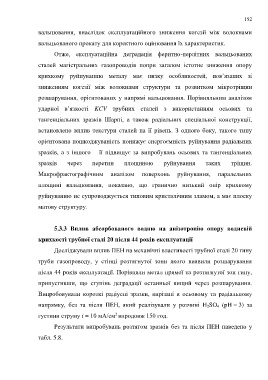

Page 152 - Dys

152

вальцювання, внаслідок експлуатаційного зниження когезії між волокнами

вальцьованого прокату для коректного оцінювання їх характеристик.

Отже, експлуатаційна деградація феритно-перлітних вальцьованих

сталей магістральних газопроводів попри загалом істотне зниження опору

крихкому руйнуванню металу має низку особливостей, пов’язаних зі

зниженням когезії між волокнами структури та розвитком мікротріщин

розшарування, орієнтованих у напрямі вальцювання. Порівняльним аналізом

ударної в’язкості KCV трубних сталей з використанням осьових та

тангенціальних зразків Шарпі, а також радіальних спеціальної конструкції,

встановлено вплив текстури сталей на її рівень. З одного боку, такого типу

орієнтована пошкоджуваність понижує енергоємність руйнування радіальних

зразків, а з іншого – її підвищує за випробувань осьових та тангенціальних

зразків через перетин площиною руйнування таких тріщин.

Макрофрактографічним аналізом поверхонь руйнування, паралельних

площині вальцювання, показано, що гранично низький опір крихкому

руйнуванню не супроводжується типовим кристалічним зламом, а має плоску

матову структуру.

5.3.3 Вплив абсорбованого водню на анізотропію опору водневій

крихкості трубної сталі 20 після 44 років експлуатації

Досліджували вплив ПЕН на механічні властивості трубної сталі 20 гину

труби газопроводу, у стінці розтягнутої зони якого виявили розшарування

після 44 років експлуатації. Порівняли метал прямої та розтягнутої зон гину,

припустивши, що ступінь деградації останньої вищий через розшарування.

Випробовували короткі радіусні зразки, вирізані в осьовому та радіальному

напрямку, без та після ПЕН, який реалізували у розчині H 2SO 4 (рН = 3) за

2
густини струму і = 10 мА/см впродовж 150 год.

Результати випробувань розтягом зразків без та після ПЕН наведено у
табл. 5.8.
