167

а б

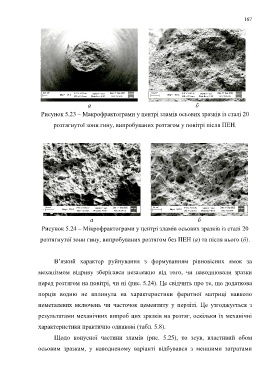

Рисунок 5.23 – Макрофрактограми у центрі зламів осьових зразків із сталі 20

розтягнутої зони гину, випробуваних розтягом у повітрі після ПЕН.

а б
Рисунок 5.24 – Мікрофрактограми у центрі зламів осьових зразків із сталі 20

розтягнутої зони гину, випробуваних розтягом без ПЕН (а) та після нього (б).

В’язкий характер руйнування з формуванням рівновісних ямок за

механізмом відриву зберігався незалежно від того, чи наводнювали зразки

перед розтягом на повітрі, чи ні (рис. 5.24). Це свідчить про те, що додаткова

порція водню не вплинула на характеристики феритної матриці навколо

неметалевих включень чи часточок цементиту у перліті. Це узгоджується з
результатами механічних випроб цих зразків на розтяг, оскільки їх механічні

характеристики практично однакові (табл. 5.8).
Щодо конусної частини зламів (рис. 5.25), то зсув, властивий обом

осьовим зразкам, у наводненому варіанті відбувався з меншими затратами
