Page 175 - Dys
P. 175
175

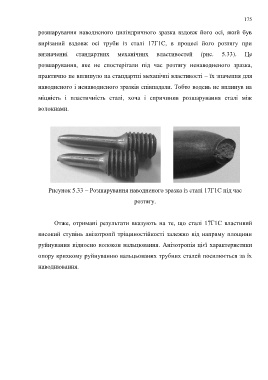

розшарування наводненого циліндричного зразка вздовж його осі, який був
вирізаний вздовж осі труби із сталі 17Г1С, в процесі його розтягу при
визначенні стандартних механічних властивостей (рис. 5.33). Це
розшарування, яке не спостерігали під час розтягу ненаводненого зразка,
практично не вплинуло на стандартні механічні властивості – їх значення для
наводненого і ненаводненого зразків співпадали. Тобто водень не вплинув на
міцність і пластичність сталі, хоча і спричинив розшарування сталі між
волокнами.
Рисунок 5.33 – Розшарування наводненого зразка із сталі 17Г1С під час
розтягу.
Отже, отримані результати вказують на те, що сталі 17Г1С властивий
високий ступінь анізотропії тріщиностійкості залежно від напряму площини
руйнування відносно волокон вальцювання. Анізотропія цієї характеристики
опору крихкому руйнуванню вальцьованих трубних сталей посилюється за їх
наводнювання.
