Page 110 - Dys

110

утворення шийки [110]. У вихідному стані такий запас здебільшого вищий, а

після експлуатації зменшується, що і підтверджено випробами сталі із

деградованої частини штанги (табл. 4.2). Отже, виявлені відмінності у

властивостях сталі 20Н2М у вихідному та експлуатованому стані зумовлені,

очевидно, деградацією металу під час тривалої експлуатації.

Таблиця 4.2 – Механічні властивості сталей штанг

Стан сталі σ В, MПa σ 0,2, MПa σ 0,2/ σ В ψ, % δ, % KCU,

Дж/cм 2

20Н2М Вихідний 1004 807 0,80 55 16 67

Експлуатований 1008 937 0,93 55 14 62

35ХМ Вихідний 793 473 0,60 69 21 75

Експлуатований 817 634 0,78 57 16 65

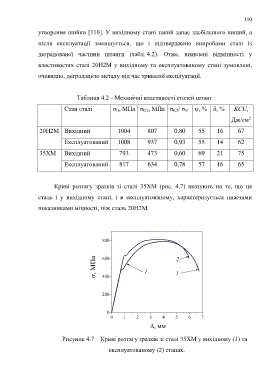

Криві розтягу зразків зі сталі 35ХМ (рис. 4.7) вказують на те, що ця

сталь і у вихідному стані, і в експлуатованому, характеризується нижчими

показниками міцності, ніж сталь 20Н2М.

800

, МПа 600 1 2

1
400

200

0
0 1 2 3 4 5 6 7
, мм

Рисунок 4.7 – Криві розтягу зразків зі сталі 35ХМ у вихідному (1) та

експлуатованому (2) станах.
