Page 107 - Dys
P. 107
107

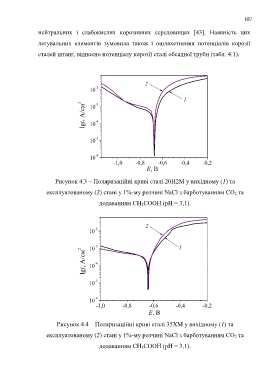

нейтральних і слабокислих корозивних середовищах [43]. Наявність цих
легувальних елементів зумовила також і ошляхетнення потенціалів корозії
сталей штанг, відносно потенціалу корозії сталі обсадної труби (табл. 4.1).
2
10 -2
1
lgі, А/см 2 10 -4
-3
10
10 -5
10 -6
-1,0 -0,8 -0,6 -0,4 -0,2
Е, В
Рисунок 4.3 – Поляризаційні криві сталі 20Н2М у вихідному (1) та
експлуатованому (2) стані у 1%-му розчині NaСl з барботуванням СО 2 та
додаванням СН 3СООН (рН = 3,1).
2
10 -2
10 -3 1
lgі, А/см 2 10 -4
10 -5
10 -6
-1,0 -0,8 -0,6 -0,4 -0,2
Е, В
Рисунок 4.4 – Поляризаційні криві сталі 35ХМ у вихідному (1) та
експлуатованому (2) стані у 1%-му розчині NaСl з барботуванням СО 2 та
додаванням СН 3СООН (рН = 3,1).
