Page 109 - Dys

109

4.3 Вплив умов експлуатації сталей 20Н2М та 35ХМ на механічну

поведінку

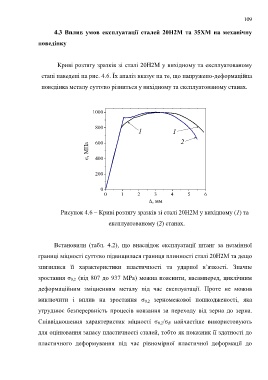

Криві розтягу зразків зі сталі 20Н2М у вихідному та експлуатованому

стані наведені на рис. 4.6. Їх аналіз вказує на те, що напружено-деформаційна

поведінка металу суттєво різниться у вихідному та експлуатованому станах.

1000

800
1 1

, МПа 600 2

400

200

0
0 1 2 3 4 5 6
, мм

Рисунок 4.6 – Криві розтягу зразків зі сталі 20Н2М у вихідному (1) та

експлуатованому (2) станах.

Встановили (табл. 4.2), що внаслідок експлуатації штанг за незмінної

границі міцності суттєво підвищилася границя плинності сталі 20Н2М та дещо

знизилися її характеристики пластичності та ударної в’язкості. Значне

зростання σ 0,2 (від 807 до 937 MPa) можна пояснити, насамперед, циклічним

деформаційним зміцненням металу під час експлуатації. Проте не можна

виключити і вплив на зростання σ 0,2 зерномежової пошкодженості, яка

утруднює безперервність процесів ковзання за переходу від зерна до зерна.

Співвідношення характеристик міцності σ 0,2/σ В найчастіше використовують

для оцінювання запасу пластичності сталей, тобто як показник її здатності до

пластичного деформування під час рівномірної пластичної деформації до
