Page 108 - Dys
P. 108
108
Таблиця 4.1 – ЕХ параметри сталей обсадної труби і штанг у
1%-му розчині NaСl з барботуванням СО 2 та додаванням СН 3СООН (рН = 3,1)
-5
Матеріал Сталь Стан -Е corr, В і corr, ∙10 А/см
2
Обсадна труба 32Г2 Експлуатований 0,660 9,8
Головка штанги 20Н2М Вихідний 0,672 7,2
Робоча частина штанги 20Н2М Експлуатований 0,676 8,0
Головка штанги 35ХМ Вихідний 0,644 4,9
Робоча частина штанги 35ХМ Експлуатований 0,638 5,7
Водночас, незважаючи на незначні відмінності у хімічному складі
низьколегованих сталей 20Н2М і 35ХМ їм властива суттєва різниця у опорі
корозії (рис. 4.5, табл. 4.1). Це пояснюється тим, що нікель у сталі 20Н2М
порівняно із молібденом і, особливо, хромом у сталі 35ХМ, мало впливає на
корозійну тривкість конструкційних сталей [43]. За оцінками густини струму
корозії експлуатаційна деградація сталей штанг спричиняє зниження їх опору
корозії: на 10% для сталі 20Н2М і на 16% – 35ХМ (табл. 4.1).
10 -1
10 -2
1
lgі, А/см 2 10 -3 2
-4
10
10 -5
10 -6
-1,0 -0,8 -0,6 -0,4 -0,2
Е, В

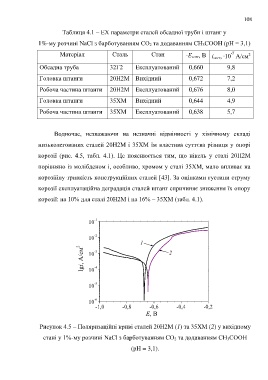

Рисунок 4.5 – Поляризаційні криві сталей 20Н2М (1) та 35ХМ (2) у вихідному
стані у 1%-му розчині NaСl з барботуванням СО 2 та додаванням СН 3СООН
(рН = 3,1).
