103

4.1 Особливості мікроструктури сталей 20Н2М та 35ХМ насосних

штанг

Дослідили насосні штанги діаметром основної частини 19 мм зі термічно

зміцнених сталей 20Н2М та 35ХМ після ~ 5,5 років експлуатації.

Тривалість експлуатації штанг 5,5 років в режимі багатоциклового

навантаження слід вважати вагомим чинником можливої деградації металу.

Тому в роботі поставлено завдання вияснити можливість втрати роботоздатності

штанг не тільки через утворення та розвиток поверхневих втомних тріщин, але й

через експлуатаційну втрату вихідних властивостей металу, в тому числі і опору

корозійно-втомному руйнуванню. Для цього необхідно було порівнювати

вихідний та експлуатований стани сталі, беручи до уваги, насамперед, її

корозійно-втомну витривалість. Тому припустили, що експлуатаційна деградація

металу штанг стосувалася лише найбільш навантаженої робочої циліндричної

частини штанги («тіло» штанги), оскільки відомо, що призматична головка

штанги зазнає вдвічі менших напружень від експлуатаційного навантаження

(рис. 4.1).

а

б

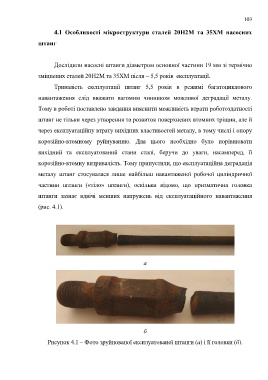

Рисунок 4.1 – Фото зруйнованої експлуатованої штанги (а) і її головки (б).
