Page 99 - Dys

99

1,0

1
0,75
І, мкА 0,5 


2
0,25



3000 6000 9000 12000 , с

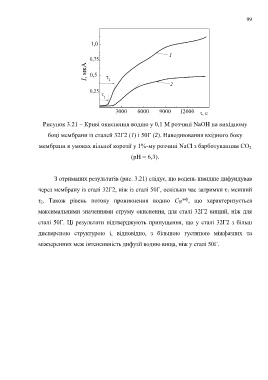

Рисунок 3.21 – Криві окиснення водню у 0,1 М розчині NaОН на вихідному

боці мембрани із сталей 32Г2 (1) і 50Г (2). Наводнювання вхідного боку

мембрани в умовах вільної корозії у 1%-му розчині NaCl з барботуванням СО 2
(рН = 6,3).

З отриманих результатів (рис. 3.21) слідує, що водень швидше дифундував

через мембрану із сталі 32Г2, ніж із сталі 50Г, оскільки час затримки τ 1 менший
диф , що характеризується
τ 2. Також рівень потоку проникнення водню С Н

максимальними значеннями струму окиснення, для сталі 32Г2 вищий, ніж для
сталі 50Г. Ці результати підтверджують припущення, що у сталі 32Г2 з більш

дисперсною структурою і, відповідно, з більшою густиною міжфазних та

міжзеренних меж інтенсивність дифузії водню вища, ніж у сталі 50Г.
