Page 96 - Dys

96

абс
• дифузія по міжфазних та міжзеренних границях в глибину металу С Н →
диф
С Н .
За таких умов величина струму корозії прямопропорційна концентрації

0
адсорбованих атомів водню С Н .

70 Повітря 60
50
60
40
, % 50  МР   30 1

20
40
10 2

30 0
0 10 20 30 0 10 20 30
-5
-5
і , · 10 А/см 2 і , · 10 А/см 2
corr corr

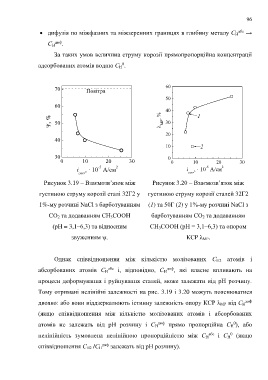

Рисунок 3.19 – Взаємозв’язок між Рисунок 3.20 – Взаємозв’язок між

густиною струму корозії сталі 32Г2 у густиною струму корозії сталей 32Г2

1%-му розчині NaCl з барботуванням (1) та 50Г (2) у 1%-му розчині NaCl з

СО 2 та додаванням СН 3СООН барботуванням СО 2 та додаванням

(рН = 3,1–6,3) та відносним СН 3СООН (рН = 3,1–6,3) та опором

звуженням ψ. КСР λ МР.

Однак співвідношення між кількістю молізованих С Н2 атомів і

абс диф , які власне впливають на
абсорбованих атомів С Н і, відповідно, С Н
процеси деформування і руйнування сталей, може залежати від рН розчину.

Тому отримані нелінійні залежності на рис. 3.19 і 3.20 можуть пояснюватися

диф
двояко: або вони віддзеркалюють істинну залежність опору КСР λ МР від С Н
(якщо співвідношення між кількістю молізованих атомів і абсорбованих

0
диф прямо пропорційна С Н ), або
атомів не залежать від рН розчину і С Н
нелінійність зумовлена нелінійною пропорційністю між С Н і С Н (якщо
абс
0
диф залежать від рН розчину).
співвідношення С Н2 /С Н
