Page 93 - Dys

93

800

1
2
600
, МПа 400

200

0
0 5 10 15 20 25
, %

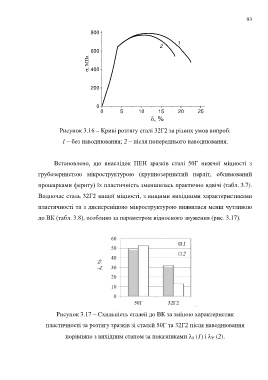

Рисунок 3.16 – Криві розтягу сталі 32Г2 за різних умов випроб:

1 – без наводнювання; 2 – після попереднього наводнювання.

Встановлено, що внаслідок ПЕН зразків сталі 50Г нижчої міцності з

грубозернистою мікроструктурою (крупнозернистий перліт, облямований

прошарками фериту) їх пластичність зменшилась практично вдвічі (табл. 3.7).

Водночас сталь 32Г2 вищої міцності, з вищими вихідними характеристиками

пластичності та з дисперснішою мікроструктурою виявилася менш чутливою

до ВК (табл. 3.8), особливо за параметром відносного звуження (рис. 3.17).

Рисунок 3.17 – Схильність сталей до ВК за зміною характеристик

пластичності за розтягу зразків зі сталей 50Г та 32Г2 після наводнювання

порівняно з вихідним станом за показниками  δ (1) і  Ψ (2).
