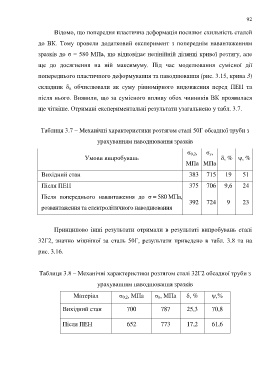

Page 92 - Dys

92

Відомо, що попередня пластична деформація посилює схильність сталей

до ВК. Тому провели додатковий експеримент з попереднім навантаженням

зразків до σ = 580 МПа, що відповідає нелінійній ділянці кривої розтягу, але

ще до досягнення на ній максимуму. Під час моделювання сумісної дії

попереднього пластичного деформування та наводнювання (рис. 3.15, крива 3)

складник δ u обчислювали як суму рівномірного видовження перед ПЕН та

після нього. Виявили, що за сумісного впливу обох чинників ВК проявилася

ще чіткіше. Отримані експериментальні результати узагальнено у табл. 3.7.

Таблиця 3.7 – Механічні характеристики розтягом сталі 50Г обсадної труби з

урахуванням наводнювання зразків

σ 0,2, σ в,
Умови випробувань , % ψ, %
МПa МПa

Вихідний стан 383 715 19 51

Після ПЕН 375 706 9,6 24

Після попереднього навантаження до σ = 580 МПа,
392 724 9 23
розвантаження та електролітичного наводнювання

Принципово інші результати отримали в результаті випробувань сталі

32Г2, значно міцнішої за сталь 50Г, результати приведено в табл. 3.8 та на

рис. 3.16.

Таблиця 3.8 – Механічні характеристики розтягом сталі 32Г2 обсадної труби з

урахуванням наводнювання зразків

Матеріал σ 0,2, МПa σ в, МПa , % ψ,%

Вихідний стан 700 787 25,3 70,8

Після ПЕН 652 773 17,2 61,6
