Page 118 - ЛІТЕРАТУРНИЙ ОГЛЯД

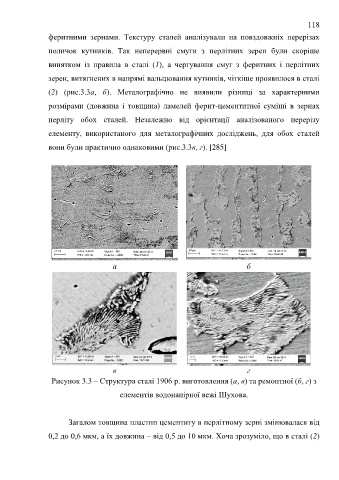

118

феритними зернами. Текстуру сталей аналізували на повздовжніх перерізах

поличок кутників. Так неперервні смуги з перлітних зерен були скоріше

винятком із правила в сталі (1), а чергування смуг з феритних і перлітних

зерен, витягнених в напрямі вальцювання кутників, чіткіше проявилося в сталі

(2) (рис.3.3а, б). Металографічно не виявили різниці за характерними

розмірами (довжина і товщина) ламелей ферит-цементитної суміші в зернах

перліту обох сталей. Незалежно від орієнтації аналізованого перерізу

елементу, використаного для металографічних досліджень, для обох сталей

вони були практично однаковими (рис.3.3в, г). [285]

а б

в г
Рисунок 3.3 – Структура сталі 1906 р. виготовлення (а, в) та ремонтної (б, г) з

елементів водонапірної вежі Шухова.

Загалом товщина пластин цементиту в перлітному зерні змінювалася від

0,2 до 0,6 мкм, а їх довжина – від 0,5 до 10 мкм. Хоча зрозуміло, що в сталі (2)
