Page 123 - ЛІТЕРАТУРНИЙ ОГЛЯД

123

може бути наслідком не лише досконалішої технології виготовлення сталі (2)

із забезпеченням їй кращих вихідних характеристик, але й інтенсивнішої

деградації сталі (1) впродовж тривалішого терміну експлуатації. А нетиповий

(протилежний) ефект зміни характеристик пластичності тривало

експлуатованого металу (особливо за наводнювання) вже відзначали

неодноразово, зокрема, для металу зварного шва [212] та основного металу

головних парогонів ТЕС [210, 126], а також на сталях, експлуатованих на

магістральних трубопроводах для транспортування газу і нафти [82]. Його

зв’язували зі зростанням макровидовження зразків внаслідок розкриття

розпорошених в їх перерізі пошкоджень, які розкривалися ще на етапі

рівномірного видовження. Оскільки за впливу будь-яких інших чинників

обидві характеристики пластичності змінюються якісно подібно, то

протилежну тенденцію їх зміни пов’язали з сильнішою деградацією сталі (1).

700 450

600 400
 в МПа 500  0,2 МПа 350

400
300

300 250

200 200
2 1 2 1
а б

30 45

25

20 40
 15 


10 35

5

2 1 30 2 1
в г

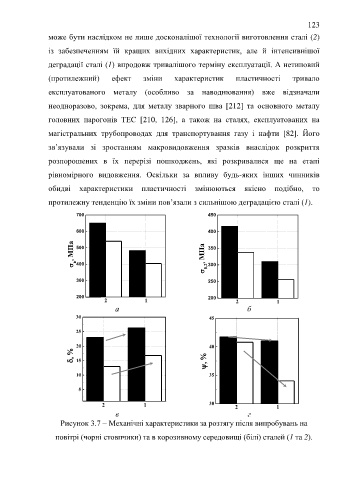

Рисунок 3.7 – Механічні характеристики за розтягу після випробувань на

повітрі (чорні стовпчики) та в корозивному середовищі (білі) сталей (1 та 2).
