Page 121 - ЛІТЕРАТУРНИЙ ОГЛЯД

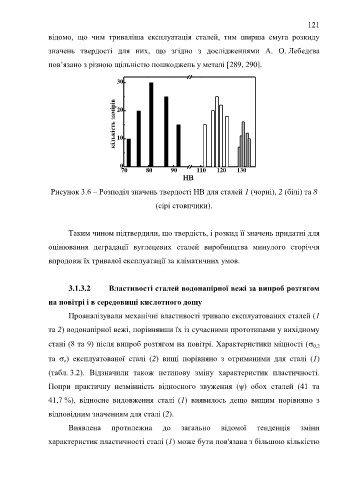

121

відомо, що чим триваліша експлуатація сталей, тим ширша смуга розкиду

значень твердості для них, що згідно з дослідженнями А. О. Лебедєва

пов’язано з різною щільністю пошкоджень у металі [289, 290].

30

кількість замірів 20

10

0
70 80 90 110 120 130


Рисунок 3.6 – Розподіл значень твердості HB для сталей 1 (чорні), 2 (білі) та 8

(сірі стовпчики).

Таким чином підтвердили, що твердість, і розкид її значень придатні для

оцінювання деградації вуглецевих сталей виробництва минулого сторіччя

впродовж їх тривалої експлуатації за кліматичних умов.

3.1.3.2 Властивості сталей водонапірної вежі за випроб розтягом

на повітрі і в середовищі кислотного дощу

Проаналізували механічні властивості тривало експлуатованих сталей (1

та 2) водонапірної вежі, порівнявши їх із сучасними прототипами у вихідному

стані (8 та 9) після випроб розтягом на повітрі. Характеристики міцності (
0,2

та  ) експлуатованої сталі (2) вищі порівняно з отриманими для сталі (1)
в
(табл. 3.2). Відзначили також нетипову зміну характеристик пластичності.

Попри практичну незмінність відносного звуження (ψ) обох сталей (41 та

41,7 %), відносне видовження сталі (1) виявилось дещо вищим порівняно з

відповідним значенням для сталі (2).

Виявлена протилежна до загально відомої тенденція зміни

характеристик пластичності сталі (1) може бути пов'язана з більшою кількістю
