Page 115 - ЛІТЕРАТУРНИЙ ОГЛЯД

115

а б в

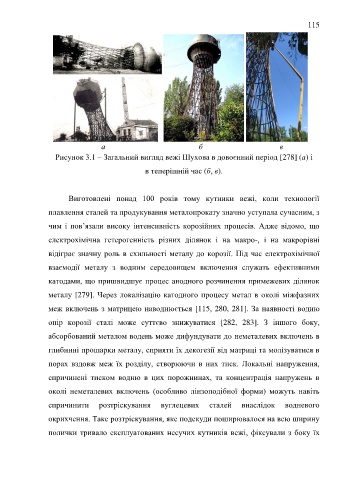

Рисунок 3.1 – Загальний вигляд вежі Шухова в довоєнний період [278] (а) і
в теперішній час (б, в).

Виготовлені понад 100 років тому кутники вежі, коли технології

плавлення сталей та продукування металопрокату значно уступала сучасним, з
чим і пов’язали високу інтенсивність корозійних процесів. Адже відомо, що

електрохімічна гетерогенність різних ділянок і на макро-, і на макрорівні

відіграє значну роль в схильності металу до корозії. Під час електрохімічної

взаємодії металу з водним середовищем включення служать ефективними

катодами, що пришвидшує процес анодного розчинення примежевих ділянок

металу [279]. Через локалізацію катодного процесу метал в околі міжфазних

меж включень з матрицею наводнюється [115, 280, 281]. За наявності водню

опір корозії сталі може суттєво знижуватися [282, 283]. З іншого боку,

абсорбований металом водень може дифундувати до неметалевих включень в

глибинні прошарки металу, сприяти їх декогезії від матриці та молізуватися в

порах вздовж меж їх розділу, створюючи в них тиск. Локальні напруження,

спричинені тиском водню в цих порожнинах, та концентрація напружень в

околі неметалевих включень (особливо лінзоподібної форми) можуть навіть

спричинити розтріскування вуглецевих сталей внаслідок водневого

окрихчення. Таке розтріскування, яке подекуди поширювалося на всю ширину

полички тривало експлуатованих несучих кутників вежі, фіксували з боку їх
