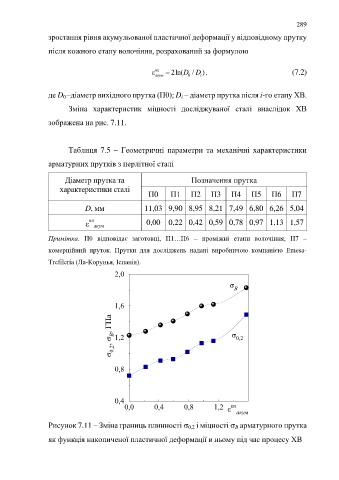

289
зростання рівня акумульованої пластичної деформації у відповідному прутку

після кожного етапу волочіння, розрахований за формулою

)
ε пл = 2ln(D D , (7.2)
/
i
акум
0
де D 0 –діаметр вихідного прутка (П0); D i – діаметр прутка після і-го етапу ХВ.
Зміна характеристик міцності досліджуваної сталі внаслідок ХВ

зображена на рис. 7.11.

Таблиця 7.5 – Геометричні параметри та механічні характеристики

арматурних прутків з перлітної сталі

Діаметр прутка та Позначення прутка

характеристики сталі
П0 П1 П2 П3 П4 П5 П6 П7

D, мм 11,03 9,90 8,95 8,21 7,49 6,80 6,26 5,04

пл
 aкум 0,00 0,22 0,42 0,59 0,78 0,97 1,13 1,57

Примітка. П0 відповідає заготовці, П1…П6 – проміжні етапи волочіння, П7 –
комерційний пруток. Прутки для досліджень надані виробничою компанією Emesa-

Trefilería (Ла-Корунья, Іспанія).
2,0
s B

1,6

s 0,2 , s B , ГПа 1,2 s 0,2

0,8

0,4
0,0 0,4 0,8 1,2  пл акум

Рисунок 7.11 – Зміна границь плинності s 0,2 і міцності s В арматурного прутка

як функція накопиченої пластичної деформації в ньому під час процесу ХВ
