Page 284 - Дисертація ГРЕДІЛЬ_ФМІ

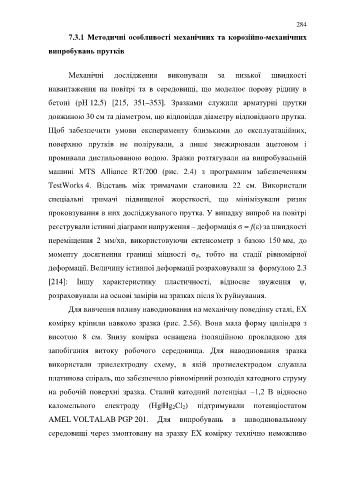

284
7.3.1 Методичні особливості механічних та корозійно-механічних

випробувань прутків

Механічні дослідження виконували за низької швидкості
навантаження на повітрі та в середовищі, що моделює порову рідину в

бетоні (рН 12,5) [215, 351–353]. Зразками служили арматурні прутки
довжиною 30 см та діаметром, що відповідав діаметру відповідного прутка.

Щоб забезпечити умови експерименту близькими до експлуатаційних,
поверхню прутків не полірували, а лише знежирювали ацетоном і

промивали дистильованою водою. Зразки розтягували на випробувальній

машині MTS Alliance RT/200 (рис. 2.4) з програмним забезпеченням

TestWorks 4. Відстань між тримачами становила 22 см. Використали

спеціальні тримачі підвищеної жорсткості, що мінімізували ризик

проковзування в них досліджуваного прутка. У випадку випроб на повітрі

реєстрували істинні діаграми напруження – деформація σ = f(ε) за швидкості

переміщення 2 мм/хв, використовуючи ектенсометр з базою 150 мм, до

моменту досягнення границі міцності σ В, тобто на стадії рівномірної

деформації. Величину істинної деформації розраховували за формулою 2.3

[214]: Іншу характеристику пластичності, відносне звуження ψ,

розраховували на основі замірів на зразках після їх руйнування.

Для вивчення впливу наводнювання на механічну поведінку сталі, ЕХ

комірку кріпили навколо зразка (рис. 2.5б). Вона мала форму циліндра з

висотою 8 см. Знизу комірка оснащена ізоляційною прокладкою для

запобігання витоку робочого середовища. Для наводнювання зразка

використали триелектродну схему, в якій протиелектродом служила

платинова спіраль, що забезпечило рівномірний розподіл катодного струму

на робочій поверхні зразка. Сталий катодний потенціал –1,2 В відносно

каломельного електроду (Hg|Hg 2Cl 2) підтримували потенціостатом

AMEL VOLTALAB PGP 201. Для випробувань в наводнювальному

середовищі через змонтовану на зразку ЕХ комірку технічно неможливо
