Page 282 - Дисертація ГРЕДІЛЬ_ФМІ

282

а б в

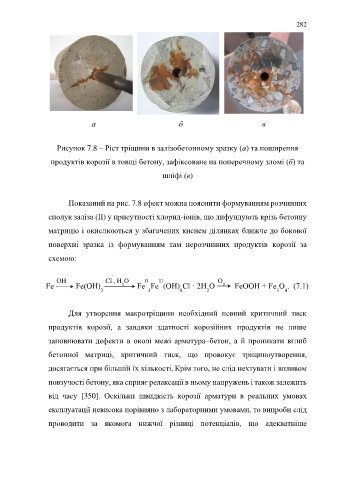

Рисунок 7.8 – Ріст тріщини в залізобетонному зразку (а) та поширення
продуктів корозії в товщі бетону, зафіксоване на поперечному зломі (б) та

шліфі (в)

Показаний на рис. 7.8 ефект можна пояснити формуванням розчинних
сполук заліза (ІІ) у присутності хлорид-іонів, що дифундують крізь бетонну

матрицю і окислюються у збагачених киснем ділянках ближче до бокової

поверхні зразка із формуванням там нерозчинних продуктів корозії за

схемою:

- -
OH Cl , H O O
III
II
2
2

Fe Fe(OH) Fe Fe (OH) Cl · 2H O FeOOH + Fe O . (7.1)
2 3 8 2 3 4

Для утворення макротріщини необхідний певний критичний тиск
продуктів корозії, а завдяки здатності корозійних продуктів не лише

заповнювати дефекти в околі межі арматура–бетон, а й проникати вглиб

бетонної матриці, критичний тиск, що провокує тріщиноутворення,

досягається при більшій їх кількості. Крім того, не слід нехтувати і впливом

повзучості бетону, яка сприяє релаксації в ньому напружень і також залежить

від часу [350]. Оскільки швидкість корозії арматури в реальних умовах

експлуатації невисока порівняно з лабораторними умовами, то випроби слід

проводити за якомога нижчої різниці потенціалів, що адекватніше
