Page 278 - Дисертація ГРЕДІЛЬ_ФМІ

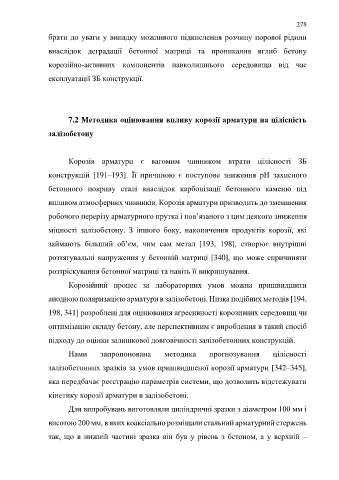

278
брати до уваги у випадку можливого підкислення розчину порової рідини

внаслідок деградації бетонної матриці та проникання вглиб бетону

корозійно-активних компонентів навколишнього середовища від час

експлуатації ЗБ конструкції.

7.2 Методика оцінювання впливу корозії арматури на цілісність

залізобетону

Корозія арматури є вагомим чинником втрати цілісності ЗБ

конструкцій [191–193]. Її причиною є поступове зниження рН захисного

бетонного покриву сталі внаслідок карбонізації бетонного каменю під

впливом атмосферних чинників. Корозія арматури призводить до зменшення

робочого перерізу арматурного прутка і пов’язаного з цим деякого зниження

міцності залізобетону. З іншого боку, накопичення продуктів корозії, які

займають більший об’єм, чим сам метал [193, 198], створює внутрішні

розтягувальні напруження у бетонній матриці [340], що може спричиняти

розтріскування бетонної матриці та навіть її викришування.

Корозійний процес за лабораторних умов можна пришвидшити

анодною поляризацією арматури в залізобетоні. Низка подібних методів [194,

198, 341] розроблені для оцінювання агресивності корозивних середовищ чи
оптимізацію складу бетону, але перспективним є вироблення в такий спосіб

підходу до оцінки залишкової довговічності залізобетонних конструкцій.

Нами запропонована методика прогнозування цілісності

залізобетонних зразків за умов пришвидшеної корозії арматури [342–345],

яка передбачає реєстрацію параметрів системи, що дозволить відстежувати

кінетику корозії арматури в залізобетоні.

Для випробувань виготовляли циліндричні зразки з діаметром 100 мм і

висотою 200 мм, в яких коаксіально розміщали стальний арматурний стержень

так, що в нижній частині зразка він був у рівень з бетоном, а у верхній –
