Page 277 - Дисертація ГРЕДІЛЬ_ФМІ

277
торцевої поверхні деформованого прутка становить 1,7 рази. Отримані

результати свідчать про ЕХ активацію поверхні сталі, спричинену

пластичною деформацією внаслідок ХВ, що відповідає загальноприйнятим

уявленням про нижчу корозійну тривкість деформованого металу порівняно

з недеформованим. Виявлена анізотропія корозійної тривкості прутка у

взаємно перпендикулярних напрямках стосовно його осі пов’язана з

відмінностями у структурі та напруженому стані досліджуваних поверхонь

прутка, сформованих процесом ХВ.

1,8

1

1,4
R p , кОм cм 2 1,0 2
.

0,6 3

0,2
10 t, хв 20 30 40

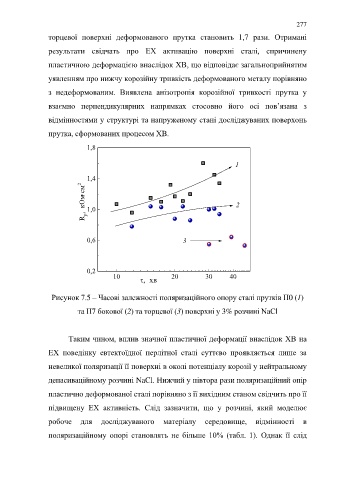

Рисунок 7.5 – Часові залежності поляризаційного опору сталі прутків П0 (1)

та П7 бокової (2) та торцевої (3) поверхні у 3% розчині NaCl

Таким чином, вплив значної пластичної деформації внаслідок ХВ на

ЕХ поведінку евтектоїдної перлітної сталі суттєво проявляється лише за

невеликої поляризації її поверхні в околі потенціалу корозії у нейтральному

депасиваційному розчині NaCl. Нижчий у півтора рази поляризаційний опір

пластично деформованої сталі порівняно з її вихідним станом свідчить про її

підвищену ЕХ активність. Слід зазначити, що у розчині, який моделює

робоче для досліджуваного матеріалу середовище, відмінності в

поляризаційному опорі становлять не більше 10% (табл. 1). Однак її слід
