Page 272 - Дисертація ГРЕДІЛЬ_ФМІ

272
поверхні обох матеріалів (рис. 7.2в, г) зафіксували великий розкид даних не

лише стосовно стаціонарного значення потенціалу, але і в динаміці процесу,

тому їх важко інтерпретувати. Торцеві поверхні пасивуються швидше, але

нерівномірний характер кривих вказує на інші конкурентні процеси.

а б

в г

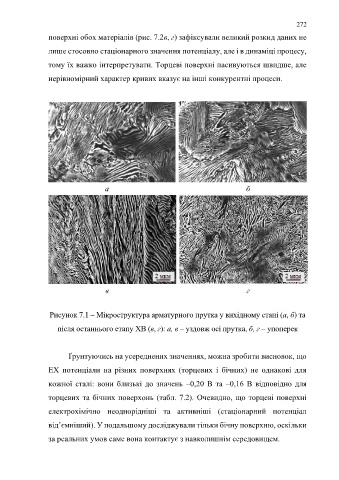

Рисунок 7.1 – Мікроструктура арматурного прутка у вихідному стані (а, б) та

після останнього етапу ХВ (в, г): а, в – уздовж осі прутка, б, г – упоперек

Ґрунтуючись на усереднених значеннях, можна зробити висновок, що

ЕХ потенціали на різних поверхнях (торцевих і бічних) не однакові для

кожної сталі: вони близькі до значень –0,20 В та –0,16 В відповідно для

торцевих та бічних поверхонь (табл. 7.2). Очевидно, що торцеві поверхні

електрохімічно неоднорідніші та активніші (стаціонарний потенціал

від’ємніший). У подальшому досліджували тільки бічну поверхню, оскільки

за реальних умов саме вона контактує з навколишнім середовищем.
