Page 268 - Дисертація ГРЕДІЛЬ_ФМІ

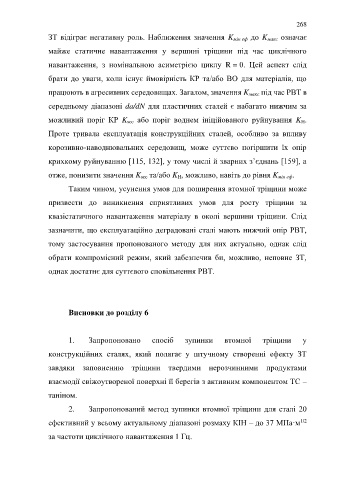

268
ЗТ відіграє негативну роль. Наближення значення K мін еф до K макс означає

майже статичне навантаження у вершині тріщини під час циклічного

навантаження, з номінальною асиметрією циклу R = 0. Цей аспект слід

брати до уваги, коли існує ймовірність КР та/або ВО для матеріалів, що

працюють в агресивних середовищах. Загалом, значення K макс під час РВТ в

середньому діапазоні da/dN для пластичних сталей є набагато нижчим за

можливий поріг КР K scc або поріг воднем ініційованого руйнування K H.
Проте тривала експлуатація конструкційних сталей, особливо за впливу

корозивно-наводнювальних середовищ, може суттєво погіршити їх опір

крихкому руйнуванню [115, 132], у тому числі й зварних з’єднань [159], а

отже, понизити значення K scc та/або K H, можливо, навіть до рівня K мін еф.

Таким чином, усунення умов для поширення втомної тріщини може
призвести до виникнення сприятливих умов для росту тріщини за

квазістатичного навантаження матеріалу в околі вершини тріщини. Слід

зазначити, що експлуатаційно деградовані сталі мають нижчий опір РВТ,

тому застосування пропонованого методу для них актуально, однак слід

обрати компромісний режим, який забезпечив би, можливо, неповне ЗТ,

однак достатнє для суттєвого сповільнення РВТ.

Висновки до розділу 6

1. Запропоновано спосіб зупинки втомної тріщини у

конструкційних сталях, який полягає у штучному створенні ефекту ЗТ

завдяки заповненню тріщини твердими нерозчинними продуктами

взаємодії свіжоутвореної поверхні її берегів з активним компонентом ТС –

таніном.

2. Запропонований метод зупинки втомної тріщини для сталі 20

ефективний у всьому актуальному діапазоні розмаху КІН – до 37 МПа·м 1/2

за частоти циклічного навантаження 1 Гц.
