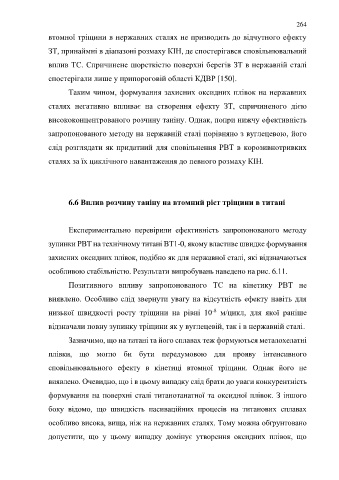

Page 264 - Дисертація ГРЕДІЛЬ_ФМІ

264
втомної тріщини в нержавних сталях не призводить до відчутного ефекту

ЗТ, принаймні в діапазоні розмаху КІН, де спостерігався сповільнювальний

вплив ТС. Спричинене шорсткістю поверхні берегів ЗТ в нержавній сталі

спостерігали лише у припороговій області КДВР [150].
Таким чином, формування захисних оксидних плівок на нержавних

сталях негативно впливає на створення ефекту ЗТ, спричиненого дією

висококонцентрованого розчину таніну. Однак, попри нижчу ефективність

запропонованого методу на нержавній сталі порівняно з вуглецевою, його

слід розглядати як придатний для сповільнення РВТ в корозивнотривких

сталях за їх циклічного навантаження до певного розмаху КІН.

6.6 Вплив розчину таніну на втомний ріст тріщини в титані

Експериментально перевірили ефективність запропонованого методу

зупинки РВТ на технічному титані ВТ1-0, якому властиве швидке формування

захисних оксидних плівок, подібно як для нержавної сталі, які відзначаються

особливою стабільністю. Результати випробувань наведено на рис. 6.11.

Позитивного впливу запропонованого ТС на кінетику РВТ не
виявлено. Особливо слід звернути увагу на відсутність ефекту навіть для

низької швидкості росту тріщини на рівні 10 м/цикл, для якої раніше
-8
відзначали повну зупинку тріщини як у вуглецевій, так і в нержавній сталі.

Зазначимо, що на титані та його сплавах теж формуються металохелатні

плівки, що могло би бути передумовою для прояву інтенсивного

сповільнювального ефекту в кінетиці втомної тріщини. Однак його не

виявлено. Очевидно, що і в цьому випадку слід брати до уваги конкурентність

формування на поверхні сталі титанотанатної та оксидної плівок. З іншого

боку відомо, що швидкість пасиваційних процесів на титанових сплавах

особливо висока, вища, ніж на нержавних сталях. Тому можна обґрунтовано

допустити, що у цьому випадку домінує утворення оксидних плівок, що
