Page 260 - Дисертація ГРЕДІЛЬ_ФМІ
P. 260
260
корозивного середовища до сталі. У випадку активного циклічного
навантаження ці плівки руйнуються, надаючи доступ активному
компоненту до свіжоутвореної поверхні.
Таким чином, створення штучного ЗТ пропонованим способом
полягає у заповненні порожнини тріщини твердими продуктами взаємодії
свіжоутвореної поверхні руйнування з таніном [316, 317, 331]. Рис. 6.8
ілюструє втомну тріщину в сталі 20, де за вищої роздільної здатності чітко
помітні відклади продуктів взаємодії. Ці продукти запобігають закриттю
тріщини у півциклі розвантаження.

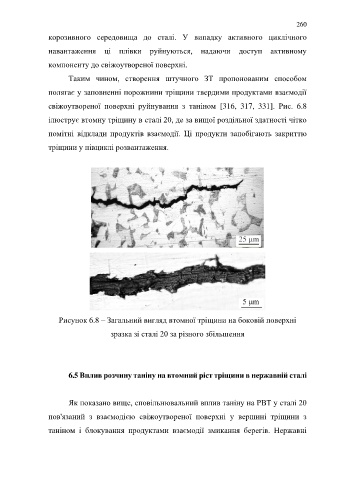

Рисунок 6.8 – Загальний вигляд втомної тріщини на боковій поверхні
зразка зі сталі 20 за різного збільшення
6.5 Вплив розчину таніну на втомний ріст тріщини в нержавній сталі
Як показано вище, сповільнювальний вплив таніну на РВТ у сталі 20
пов'язаний з взаємодією свіжоутвореної поверхні у вершині тріщини з
таніном і блокування продуктами взаємодії змикання берегів. Нержавні
