Page 257 - Дисертація ГРЕДІЛЬ_ФМІ

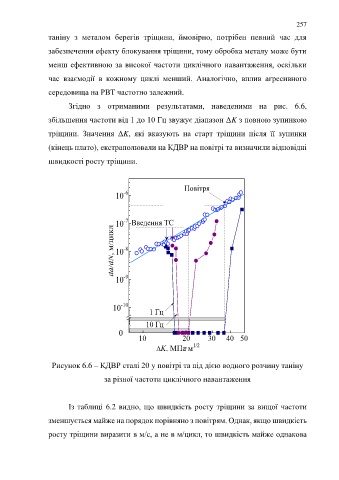

257
таніну з металом берегів тріщини, ймовірно, потрібен певний час для

забезпечення ефекту блокування тріщини, тому обробка металу може бути

менш ефективною за високої частоти циклічного навантаження, оскільки

час взаємодії в кожному циклі менший. Аналогічно, вплив агресивного

середовища на РВТ частотно залежний.

Згідно з отриманими результатами, наведеними на рис. 6.6,
збільшення частоти від 1 до 10 Гц звужує діапазон ΔK з повною зупинкою

тріщини. Значення ΔK, які вказують на старт тріщини після її зупинки

(кінець плато), екстраполювали на КДВР на повітрі та визначили відповідні

швидкості росту тріщини.

Повітря
10 -6

10 -7 Введення ТС
da/dN, м/цикл 10 -8

10 -9

10 -10
1 Гц

10 -11 10 Гц
0
10 20 30 40 50
.
K, MПa м 1/2

Рисунок 6.6 – КДВР сталі 20 у повітрі та під дією водного розчину таніну

за різної частоти циклічного навантаження

Із таблиці 6.2 видно, що швидкість росту тріщини за вищої частоти

зменшується майже на порядок порівняно з повітрям. Однак, якщо швидкість

росту тріщини виразити в м/с, а не в м/цикл, то швидкість майже однакова
