Page 262 - Дисертація ГРЕДІЛЬ_ФМІ

262
Із отриманих даних очевидно, що розчин таніну призводить до

зупинки тріщини в нержавній сталі, подібно як у сталі 20. Однак слід

зазначити, що діапазон K, в якому спостерігається сповільнювальний

ефект, є вужчим за рахунок зниження рівня розмаху КІН, з якого

починається ріст тріщини. Зокрема, вже при K = 25 МПа·м спостерігали
1/2
певний приріст тріщини, а при K = 27 МПа·м захисний ефект розчину
1/2
таніну повністю втрачався. Водночас для сталі 20, згідно з отриманими

результатами (див. рис. 6.3), аналогічні показники становлять 37 МПа·м і
1/2
47 МПа·м відповідно. Як і у випадку сталі 20, виявили заповнення
1/2
порожнини втомної тріщини в сталі 12Х18Н10Т продуктами взаємодії ТС із

металом берегів тріщини (рис. 6.10).

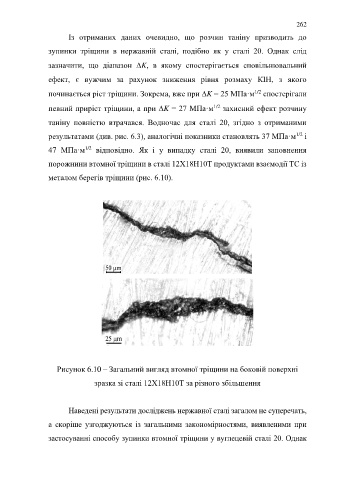

Рисунок 6.10 – Загальний вигляд втомної тріщини на боковій поверхні

зразка зі сталі 12Х18Н10Т за різного збільшення

Наведені результати досліджень нержавної сталі загалом не суперечать,

а скоріше узгоджуються із загальними закономірностями, виявленими при

застосуванні способу зупинки втомної тріщини у вуглецевій сталі 20. Однак
