258
для обох частот. Цю швидкість пропоновано розглядати як критичну, вище

якої введення ТС на основі таніну не забезпечує зупинку тріщини.

Таблиця 6.2 – Критичні параметри РВТ в сталі 20 за впливу водного

розчину таніну (20 г/л)

1/2
Частота, Гц ΔK, MПa м da/dN, м/цикл da/dN, м/с
-7
-7
1 33 6·10 6·10
-8
-7
10 24 8·10 8·10

6.4.4 Фрактографічні аспекти втомного руйнування сталі 20

Фрактографічним аналізом зразків сталі 20 після втомних випробувань

на повітрі на поверхні зламу, яка відображає ріст втомної тріщини на ділянці

Періса, виявили чіткі боріздки (рис. 6.7). Саме цей діапазон ΔK в середовищі

відповідає зупинці росту тріщини. Боріздковий механізм є специфічною

фрактографічною ознакою РВТ, і для певного відносно високого ΔK боріздка,

яка характеризує приріст тріщини, утворюється в кожному циклі

навантаження [329]. Це означає, що в кожному циклі утворюється свіжа

поверхня у вершині тріщини, і саме вона особливо реакційноздатна у

взаємодії з активним компонентом (таніном).

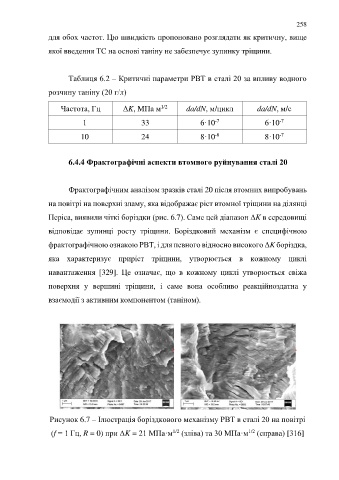

Рисунок 6.7 – Ілюстрація боріздкового механізму РВТ в сталі 20 на повітрі

1/2
1/2
(f = 1 Гц, R = 0) при ΔK = 21 МПа·м (зліва) та 30 МПа·м (справа) [316]
