Page 261 - Дисертація ГРЕДІЛЬ_ФМІ

261
сталі завдяки наявності у своєму складі нікелю та хрому мають набагато

вищу корозійну тривкість, оскільки оксидні плівки, які формуються на їх

поверхні, мають кращі захисні властивості порівняно з оксидами заліза.

Проте нержавні сталі схильні до корозійно-механічного руйнування, тому з

прикладного погляду доцільно дослідити вплив пропонованого ТС на ВРТ

у сталях такого класу та порівняти з отриманими результатами за

випробувань вуглецевої сталі 20. З наукової точки зору важливо встановити

ефективність таніну на залізовмісному сплаві за умов високоефективної

пасивації поверхні.
Втомні випробування провели на нержавній сталі аустенітного класу

12Х18Н10Т за процедурою, описаною вище. Як ТС застосовано водний

розчин таніну з концентрацією 20 г/л, яка є високоефективною для

гальмування РВТ у сталі 20.

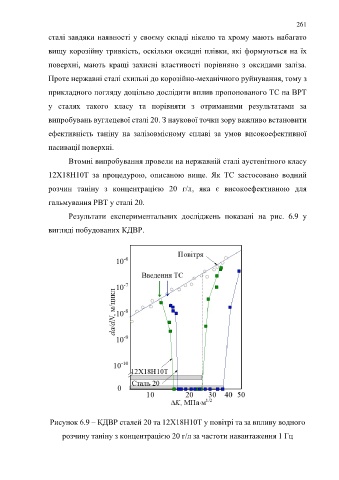

Результати експериментальних досліджень показані на рис. 6.9 у

вигляді побудованих КДВР.

Рисунок 6.9 – КДВР сталей 20 та 12Х18Н10Т у повітрі та за впливу водного

розчину таніну з концентрацією 20 г/л за частоти навантаження 1 Гц
