Page 255 - Дисертація ГРЕДІЛЬ_ФМІ

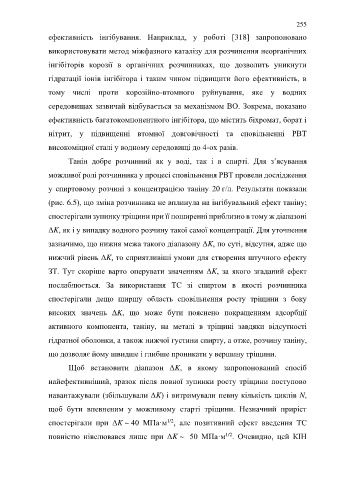

255
ефективність інгібування. Наприклад, у роботі [318] запропоновано

використовувати метод міжфазного каталізу для розчинення неорганічних

інгібіторів корозії в органічних розчинниках, що дозволить уникнути

гідратації іонів інгібітора і таким чином підвищити його ефективність, в

тому числі проти корозійно-втомного руйнування, яке у водних

середовищах зазвичай відбувається за механізмом ВО. Зокрема, показано

ефективність багатокомпонентного інгібітора, що містить біхромат, борат і

нітрит, у підвищенні втомної довговічності та сповільненні РВТ

високоміцної сталі у водному середовищі до 4-ох разів.
Танін добре розчинний як у воді, так і в спирті. Для з’ясування

можливої ролі розчинника у процесі сповільнення РВТ провели дослідження

у спиртовому розчині з концентрацією таніну 20 г/л. Результати показали

(рис. 6.5), що зміна розчинника не вплинула на інгібувальний ефект таніну;
спостерігали зупинку тріщини при її поширенні приблизно в тому ж діапазоні

ΔK, як і у випадку водного розчину такої самої концентрації. Для уточнення

зазначимо, що нижня межа такого діапазону ΔK, по суті, відсутня, адже що

нижчий рівень ΔK, то сприятливіші умови для створення штучного ефекту
ЗТ. Тут скоріше варто оперувати значенням ΔK, за якого згаданий ефект

послаблюється. За використання ТС зі спиртом в якості розчинника
спостерігали дещо ширшу область сповільнення росту тріщини з боку

високих значень ΔK, що може бути пояснено покращенням адсорбції
активного компонента, таніну, на металі в тріщині завдяки відсутності

гідратної оболонки, а також нижчої густини спирту, а отже, розчину таніну,

що дозволяє йому швидше і глибше проникати у вершину тріщини.

Щоб встановити діапазон ΔK, в якому запропонований спосіб

найефективніший, зразок після повної зупинки росту тріщини поступово

навантажували (збільшували ΔK) і витримували певну кількість циклів N,

щоб бути впевненим у можливому старті тріщини. Незначний приріст

1/2
спостерігали при ΔK ~ 40 МПа·м , але позитивний ефект введення ТС
повністю нівелювався лише при ΔK ~ 50 МПа·м . Очевидно, цей КІН
1/2
