Page 269 - Дисертація ГРЕДІЛЬ_ФМІ

269

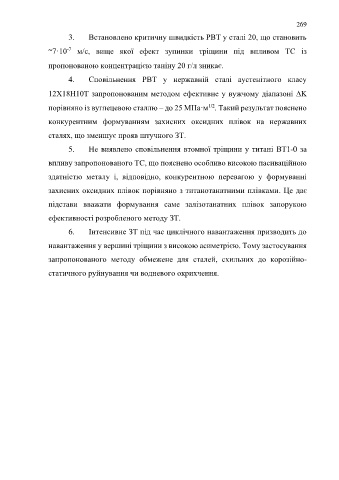

3. Встановлено критичну швидкість РВТ у сталі 20, що становить
~7·10 м/с, вище якої ефект зупинки тріщини під впливом ТС із
-7

пропонованою концентрацією таніну 20 г/л зникає.

4. Сповільнення РВТ у нержавній сталі аустенітного класу

12Х18Н10Т запропонованим методом ефективне у вужчому діапазоні K

порівняно із вуглецевою сталлю – до 25 МПа·м . Такий результат пояснено
1/2
конкурентним формуванням захисних оксидних плівок на нержавних

сталях, що зменшує прояв штучного ЗТ.

5. Не виявлено сповільнення втомної тріщини у титані ВТ1-0 за

впливу запропонованого ТС, що пояснено особливо високою пасиваційною

здатністю металу і, відповідно, конкурентною перевагою у формуванні

захисних оксидних плівок порівняно з титанотанатними плівками. Це дає

підстави вважати формування саме залізотанатних плівок запорукою

ефективності розробленого методу ЗТ.

6. Інтенсивне ЗТ під час циклічного навантаження призводить до

навантаження у вершині тріщини з високою асиметрією. Тому застосування

запропонованого методу обмежене для сталей, схильних до корозійно-

статичного руйнування чи водневого окрихчення.
