Page 90 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

90

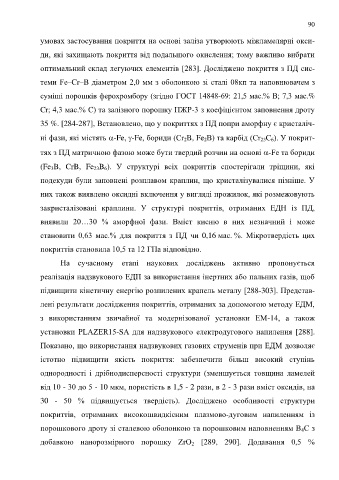

умовах застосування покриття на основі заліза утворюють міжламелярні окси-

ди, які захищають покриття від подальшого окислення; тому важливо вибрати

оптимальний склад легуючих елементів [283]. Досліджено покриття з ПД сис-

теми Fe–Cr–B діаметром 2,0 мм з оболонкою зі сталі 08кп та наповнювачем з

суміші порошків ферохромбору (згідно ГОСТ 14848-69: 21,5 мас.% В; 7,3 мас.%

Cr; 4,3 мас.% C) та залізного порошку ПЖР-3 з коефіцієнтом заповнення дроту

35 %. [284-287], Встановлено, що у покриттях з ПД попри аморфну є кристаліч-

ні фази, які містять -Fe, -Fe, бориди (Cr 2B, Fe 2B) та карбід (Cr 23C 6). У покрит-

тях з ПД матричною фазою може бути твердий розчин на основі -Fe та бориди

(Fe 3B, CrB, Fe 23B 6). У структурі всіх покриттів спостерігали тріщини, які
подекуди були заповнені розплавом краплин, що кристалізувалися пізніше. У

них також виявлено оксидні включення у вигляді прожилок, які розмежовують

закристалізовані краплини. У структурі покриттів, отриманих ЕДН із ПД,

виявили 20…30 % аморфної фази. Вміст кисню в них незначний і може

становити 0,63 мас.% для покриття з ПД чи 0,16 мас. %. Мікротвердість цих

покриттів становила 10,5 та 12 ГПа відповідно.

На сучасному етапі наукових досліджень активно пропонується

реалізація надзвукового ЕДП за використання інертних або пальних газів, щоб

підвищити кінетичну енергію розпилених крапель металу [288-303]. Представ-

лені результати дослідження покриттів, отриманих за допомогою методу ЕДМ,

з використанням звичайної та модернізованої установки ЕМ-14, а також

установки PLAZER15-SA для надзвукового електродугового напилення [288].

Показано, що використання надзвукових газових струменів при ЕДМ дозволяє

істотно підвищити якість покриття: забезпечити більш високий ступінь

однородності і дрібнодисперсності структури (зменшується товщина ламелей

від 10 - 30 до 5 - 10 мкм, пористість в 1,5 - 2 рази, в 2 - 3 рази вміст оксидів, на

30 - 50 % підвищується твердість). Досліджено особливості структури

покриттів, отриманих високошвидкісним плазмово-дуговим напиленням із

порошкового дроту зі сталевою оболонкою та порошковим наповненням B 4C з

добавкою нанорозмірного порошку ZrO 2 [289, 290]. Додавання 0,5 %
